Tutorial Edit Materi Lokal Dengan AVIDEMUX

Pertama, lihat lokasi file video (materi yang akan di-edit) :

Screenshot1

Screenshot1



Dari gambar di atas dapat dilihat ada 2 (dua) buah file yang akan di-edit. File-file tersebut sebenarnya adalah satu kesatuan, hanya saja pada saat file tersebut di-copy dari piringan DVD, terdapat dua file seperti di atas.

Jadi, sekarang kedua file tersebut akan kita satukan dan kemudian di-edit dengan menggunakan program AVIDEMUX versi 2.6.7.



Sekilas mengenai AVIDEMUX

AVIDEMUX adalah software editor video berbasis open-source, sehingga memiliki lisensi bebas untuk penggunaan komersil, selain itu AVIDEMUX adalah editor video yang memiliki kualitas yang dapat diandalkan.. J

Avidemux dapat bekerja untuk mengubah beberapa format video ke format AVI atau MPEG, dimana kedua format tersebut sudah memenuhi kebutuhan untuk materi lokal.

Spesialisasi Avidemux yaitu dapat memotong video, meng-copy, memberi logo dan memberi text atau subtitle pada materi video, menggabung dua atau lebih video menjadi satu dengan durasi (time-line) yang tak terbatas.

Selain itu, jika fungsi yang digunakan hanya sebatas memotong atau menggabungkan dua buah atau lebih video, maka Avidemux dapat melaksanakan tugasnya tanpa mengurangi kualitas video (sesuai kualitas video awal/tidak mengalami degradasi).

Meskipun demikian, Avidemux adalah software yang tidak semudah yang kita bayangkan, sebab meskipun tampilannya sederhana, tetap diperlukan waktu untuk menggali dan mempelajarinya hingga software tersebut dapat digunakan sebagaimana mestinya. Saya sendiri, di saat pertama kali menggunakan software ini berkali-kali mengalami kesulitan. Namun, percayalah ketika sudah memahami dan mengenalnya, Avidemux akan menjadi senjata yang handal.. J

Oya, selain itu, sekali lagi perlu untuk diingat, kelebihan yang utama yang saya sukai dari software ini adalah karena dia berbasis Open-Source, free for commercial used. GNU (General Public License) free for redistribute.

Selain Avidemux, saya juga menggunakan beberapa software pendukung lainnya yaitu Aegisub 3.2.1 dan TEncoder 4.5.3.4973 Win32. Kombinasi ketiganya membuahkan hasil yang maksimal. Aegisub berfungsi untuk menghasilkan file subtitle (format ekstensi: .ass) yang nantinya akan dimasukkan ke Avidemux. TEncoder adalah software pengubah file dari hasil rekaman TV Tuner untuk promo/iklan terbaru ke format AVI, promo-promo baru tersebut sebagai pengganti promo lama akan digabung dengan materi lokal dengan menggunakan Avidemux.

Berikut adalah tampilan awal dari Avidemux:

Screenshot2

Screenshot2

Jika sepintas dilihat maka akan menimbulkan pertanyaan: Apa ini? Benarkah ini dapat digunakan untuk mengedit video?

Jawabanya: Iya, bahkan sangat iya… J

Pepatah mengatakan “Jangan menilai buku dari sampulnya” Hehehh…

Baik. Mari kita bahas bagian per bagian dari software ini.

Screenshot3

Screenshot3



Screenshot4

Screenshot4

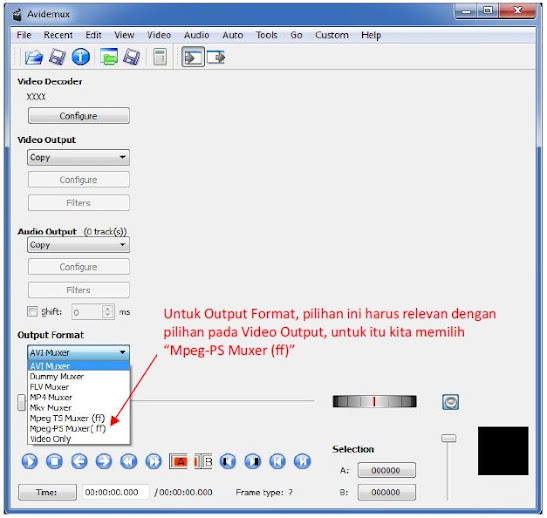

Screenshot5

Screenshot5

Sehingga diperoleh settingan sebagai berikut:

Screenshot6

Screenshot6

Selanjutnya, kita tinggal membuka file video yang akan kita edit.

File video dapat dibuka dengan mengklik menu File → Open dan klik 2x pada file yang akan di-edit.

Atau dapat juga dengan cara membuka folder dimana file video berada dan file tersebut di-drag ke bagian tengah Avidemux.

Screenshot7

Screenshot7

Sehingga diperoleh:

Screenshot8

Screenshot8

Gambar di atas adalah bagian pertama dari file hasil copy-an dari piringan DVD. Selanjutnya kita akan menggabungnya dengan bagian kedua, caranya klik File → Append.

Setelah itu akan muncul jendela baru untuk memilih bagian file kedua yang akan digabung (disatukan).

Setelah kedua file bersatu, selanjutnya pertama-tama kita akan mengubah tampilan Logo “TRANS7” (Logo lama diganti dengan yang baru).

Sediakan Logo baru dengan format Jpeg, kemudian pada jendela Avidemux, pilih menu Video → Filters.

Maka akan terbuka jendela baru seperti ini:

Screenshot9

Screenshot9

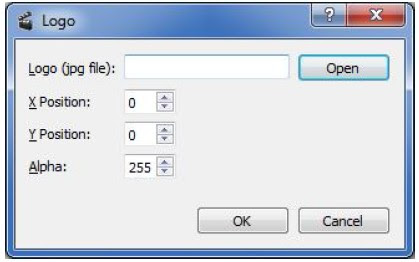

Klik 2x pada menu “Add Logo” dan jendela kecil muncul:

Screenshot10

Screenshot10

















Selanjutnya, klik “Open” dan pilih Logo yang akan di-insert. Ukuran Logo yang ideal adalah 123×34 px dengan resolusi 96 dpi. Setelah itu, masukkan koordinat Logo. Suatu kekurangan dari software Avidemux yaitu bahwa koordinat logo harus diinput atau di-set secara manual. Setelah melakukan berbagai percobaan diperoleh koordinat untuk X-Position = 537 ; Y-Position = 57 (dapat berubah dari 57 – 60), tergantung posisi dari logo lama yang akan ditimpa. Nilai Alpha tetap berada pada nilai 255. Nilai Alpha berada pada range 0 – 255, Jika kita menginginkan logo transparan, maka nilai ini dapat di-set pada nilai rendah sesuai dengan selera.

Screenshot11

Screenshot11

















Selanjutnya, klik Ok dan tampilan jendela filter sebelah kanan dapat kita lihat jenis filter yang kita pakai.

Screenshot12

Screenshot12

Kemudian, untuk melihat perubahannya, klik “Preview” pada menu sebelah kanan bawah. Maka akan muncul tampilan berikut:

Screenshot13

Screenshot13

Jika tombol gulir kita geser ke kanan, maka akan terlihat dinamika frame dari file video dengan logo baru yang telah menimpa logo lama.

Screenshot14-15

Screenshot14-15

Jika kita sudah mereview, selanjutnya tekan tombol Ok dan kita kembali jendela Filter, kemudian klik “Close” untuk menutup jendela filter dan kembali ke jendela awal. Sampai di sini, kita telah menyelesaikan satu langkah pengeditan video, yaitu penggantian logo lama dengan logo yang baru. Selanjutnya file tersebut dapat kita playback review dengan mengklik menu Output dan tombol Play.

Screenshot16

Screenshot16

Selanjutnya, file tersebut kita Save, klik File → Save

Screenshot17

Screenshot17

Langkah berikutnya adalah mengganti promo/iklan yang lama dengan yang baru.

Promo yang telah direkam dari receiver downlink dengan menggunakan perangkat TV Tuner, diolah dan dikonversi ke format AVI dengan menggunakan TEncoder, selanjutnya file tersebut siap untuk dimasukkan sebagai promo terbaru dalam materi tadi yang telah kita ganti logonya.

Sebelum materi promo ini digabung dengan materi lokal, terlebih dahulu kita akan memberikan subtitle di bagian bawah dari logo dengan tulisan “Makassar”. Ini adalah logo untuk siaran lokal Makassar.

Pemberian subtitle ini dilakukan dengan terlebih dahulu membuat data subtitle dengan bantuan Aegisub. (Penjelasan mengenai penggunaan Aegisub, akan dibahas di bagian yang lain).

Setelah promo telah diberi subtitle makassar, maka tampilannya menjadi seperti contoh di bawah:

Screenshot18

Screenshot18

Dengan demikian, maka promo tersebut siap untuk dimasukkan/digabung dengan materi lokal (khusus Makassar).

Langkah selanjutnya adalah memisahkan promo lama dari materi lokal dan menggantinya dengan promo yang baru.

Pertama-tama, buka file materi lokal yang sebelumnya sudah di-edit untuk logo baru dengan menggunakan Avidemux.

Screenshot19

Screenshot19

Screenshot20

Screenshot20

Screenshot21

Screenshot21

Screenshot22

Screenshot22

Screenshot23

Screenshot23

Screenshot24

Screenshot24

Demikian tutorial ini kami tulis, harapan kami semoga bermanfaat buat kemajuan bersama, saran atau masukan sangat kami harapkan guna keberlangsungan blog ini.

berikut link untuk mengunduh file sehubungan dengan tutorial ini :

pdf format :

http://www.4shared.com/office/1jdoc9tbba/Tutorial_Edit_Materi_Lokal_den.html

Di siapkan dan di tulis oleh Yanuanri Pratama




TEKNIK EDITING VIDEO

141231_Trik Editing Video Promo Program dan Mengganti Logo Baru dengan menggunakan CYBERLINK POWER DIRECTOR 12 ULTIMATE.

Pertama  kita siapkan materi promo yang kita kumpulkan dari hasil capture sendiri dengan menggunakan TV Tuner VA Composite (format .AVI) dengan kualitas terbaik….bagaimana cara capture dengan TV Tuner….? nanti kita bahas di sharing berikutnya……

saat ini kita fokus pada penyuntingan/ editing,  setelah bahan Video Promo Program hasil capture sudah di siapkan , kita siapkan pula Materi program Lokal yang kita miliki di database program lokal (ssj), masing-masing stasiun daerah,  demikian juga dengan L0go barunya ya….

Aktifkan software CYBERLINK POWER DIRECTOR 12 ULTIMATE, (kalau belum punya kawan kawan dapat mengunduh/ download dan juga dibeli di toko-toko terdekat…

setelah applikasi program “software” di aktifkan, selanjutnya kita drag/ tarik  materi-materi video Promo dan Materi Program Lokal dan Logo yang akan kita sunting dan gabungkan, dari folder sebelumnya ke sistem library CYBERLINK POWER DIRECTOR 12 ULTIMATE.

Perhatikan kiri atas sistem library

Drag file materi promo dan materi program lokal ke sistem library CYBERLINK POWER DIRECTOR 12 ULTIMATE pada kiri atas window applikasi program

setelah itu kita  bagi-bagi /split materi lokal yang lama untuk mebuang materi-materi promo yang sudah tidak relevan lagi,  kita hanya membutuhkan materi utama program lokalnya, perhatikan bagian per bagian potongan yang sudah kita split/ bagi,  pastikan masing frame dan field -nya, agar tidak menyisahkan potongan gambar untuk field bagian yang tidak di kehendaki, pastikan potongan per potongannya dengan baik. (see timeline track 1).

membuat potongan/ bagi/ split

perhatikan gambar per field-nya, sisi bawah dari time line , dimana color bar dan materi bumper dan juga materi “Indonesia Raya”, tampak di bagi/ split ( dengan meng – klick tombol Split Time Line).

ingat pula untuk memperhatikan setiap logo yang nampak pada materi program yang masih mengunakan logo yang lama, karena akan kita timpa dengan logo baru, seperti yang tampak pada time line di track 2 dari window applikasi CYBERLINK POWER DIRECTOR 12 ULTIMATE.

selanjutnya adalah tahapan menggabungkan materi-materi yang sudah kita bagi/split, dengan materi promo yang baru hasil kita melakukan capture sebelumnya.

Indonesia Raya

setelah Color Bar, Bumper, selanjutnya kita gabungkan materi Indonesia Raya (lagu Kebangsaan Indonesia).

Selanjutnya adalah tahapan akan memasukkan/ menggabungkan materi program utama hinnga batas promo transisi Warna Makassar

warna makassar

Ini Materi yang menjadi rambu-rambu (kita istilahkan begitu aja ya…?) dimana ini tanda akan peralihan dari materi program ke program promo dan dari promo program ke materi program.

Kita lanjutkan dengan menyisipkan materi program yang sebelumnya sudah kita split dan membuang program promo yang sudah tidak relevan

materi 1

kita gabungkan materi program dengan materi sebelumya sudah kita sunting/ edit

posisikan logo baru untuk menimpa logo lama

edit logo

pastikan posisi logo benar – benar telah menutupi logo yang lama

Selanjutnya  kita menyipkan materi promo program yang sebelumnya kita kumpulkan mis: promo1,  promo2, promo3 dst… menyesuaikan kebutuhan  materi program yang kita miliki….dan seberapa lama durasi yang kita kehendaki untuk suatu project pembuatan/ penyuntingan 1 materi…30 menit ….?

promo program

kita sisipkan materi promo program pada track1 setelah materi programnya setelah materi transisi.

kita lanjutkan dengan materi promo program berikutnya semisal gambar di bawah… namun semua materi program yang kita sisipkan perlu kita tambahkan “Nama Daerah Station” masing-masing misal disini “MAKASSAR”, perhatikan tulisan di bawah logo kanan atas (ctt. transparant).

Karena materi promo yang kita capture sendiri, hanya ada logo transparant untuk itu kita tambahkan……”Makassar” sebagai identitas Lokal – nya.

promo hitam putih

materi promo selanjutnya semisal materi promo HP

Pada sesi akhir materi program akan usai, biasanya ada bumper program “sesaat lagi kita bergabung dengan SIARAN NASIONAL”, perhatikan ada 2 Logo yang nampak (logo besar ditengah dan logo kecil di pojok kanan atas), sebelumnya ada logo lama yang juga harus kita timpa, seperti pada gambar di bawah…

Track 1, 2 dan 3

Perhatikan Track1 untuk materi program, promo, dan bumper, Track2 untuk logo kecil kanan atas dan juga identitas lokal, Track3 untuk logo besar yang ada di tengah.

Selanjutnya setelah beberapa field gambar bumper berlalu maka logo kecil kanan atas akan hilang… dan pada tahapan selanjutnya kita siap mem – produce materi project yang sudah kita sunting/ edit, namun sebaiknya kita preview terlebih dahulu untuk memastikan semuannya sudah ok.

produce

kita akan menggunakan format MPEG-2 dengan pilihan Settingan Quality Custom sesuai yang kita kehendaki, kita bisa add custom sesuai settingan yang kita kehendaki.

Dapat kita lihat time “durasi” adalah 00:36:12:13, dengan capasitas file 2.1GB, format video PAL, output folder dapat kita atur sesuai kehendak kita…mau di letakkan dimana file yang akan kita produce.

Adapun untuk settingan Custom yang kami gunakan adalah seperti beberapa gambar di bawah ini…

Quality Profil

Quality Profil Setup “Custom Profil -1

Quality Profil Setup,

Quality Profil Setup, Video

Dolby Digital Stereo

Quality Profil Setup, Audio

Klick Start….dan tunggu sampai proses produce selesai….. yang sabar ya….

demikian kiranya  yang dapat kami share pada kesempatan kali ini, kenalkan ini mas Bro Ihsan

Editor  yang di miliki TX Makassar

mas bro

Mas Bro Lagi serius melakukan penyuntingan/ editing.

selamat mencoba dan di tunggu masukan dan tanggapan dari rekan-rekan.

mas bro

Mas Bro lagi nyoba apa lagi tuh….serius…amat

demikian dan semoga bermanfaat…buat kita semua..

Tulisan ini didukung oleh mas Bro Ihsan…dalam pengumpulan gambar (capture), dan penjelasan teknik penyuntingan/editing.


Penggantian Blower ( Heat Exchanger 2, Blower 2 ).

Pada  tanggal 23 April 2014, saat melakukan kontrol/ pemerikasaan Heat exchanger, terdeteksi bunyi yang agak lain dari (blower 2 heat exchanger 2) dan (blower 1 heat exchanger 1), bunyi yang terdengar seperti bunyi agak melengking/ bunyi gesekan,  yang mana kami curigai sebagai gangguan ball bearing/ Laher (godri).

Sehingga total belower yang terganggu berjumlah dua (2) unit/ Buah, untuk itu kami mengusulkan untuk di upayakan penggantiannya, sebelum keadaannya terlambat (makin parah),

Sehingga dapat menimbulkan di turunkannya power TX atau terburuknya adalah TX DOWNTIME.

adapun  spesifikasinya adalah sebagai berikut :

Merk                                      : GUNTNER

Type Ventilator                 : VT 0115

Freq                                        : 50/ 60 Hz

Made In                                : Germany

berikut terlampir report :

2014-04-23_Failure Notice Form  R&S Exchanger

https://drive.google.com/file/d/0Bx8d9ErGEm9QM21Sd3ZFQkFBOWM/edit

140425_heat_exchanger_makassar_rev002

https://drive.google.com/file/d/0Bx8d9ErGEm9QYWtMbTlOWVFrZUU/edit

silahkan di download.



berikut gambaran terminal kondisi heat exchanger dan blower lama (untuk gambaran blower di atas).

kondisi box terminal blower, spesifikasi blower, dan type blower;

Gambaran umum type heat exchanger;

data wiring yang ada dalam box terminal cable ;



perhatikan gambar ini dengan seksama karena pada terminal ini menggunakan 3 phasa, jangan sampai ke tukar

nantinya posisi cable grounding berpindah kesisi kiri terminal baru , dan code TK adalah thermal contact , sementara pengkabelan lainnya umumnya hampir sama, namun di anjurkan sebaiknya pastikan dengan data TX di masing2-masing daerah.

berikut beberapa gambaran kondisi pengkabelan dari Q1 (switch on/off) pada heat exchanger menuju terminal cable pada box blower heat exchanger.

Selanjutnya adalah gambaran untuk blower baru yang kami terima dari (kiriman) Jakarta.

photo blower yang baru masih dalam Package;

photo blower yang baru masih dalam Package yang sudah di buka;

photo blower yang baru masih dalam Package yang akan di keluarkan (7 baling-baling);

berikut kondisi box terminal blower, spesifikasi blower, dan type blower, terlihat adanya perbedaan antara spesifikasi blower lama dan blower baru, begitu pula dengan type/ model-nya, model ; VT0115 (lama) Vs VT 0115U (baru)

spesifikasi ;

3 phasa 400V +/-10% D/Y 50Hz 0,32/0,20kW AUFN (lama)

3 phasa 400V +/-10% D/Y 50Hz 0,17/0,06kW 1/4HP 70 derajat Celcius (baru)

data wiring (blower baru) yang ada dalam box terminal cable ;

istilah TK sebelumnya pada blower lama, berubah menjadi TB, namun pada intinya sama-sama di peruntukkan buat proteksi, Thermo static switch.

terminal cable untuk blower baru;

beberapa gambar tambahan configurasi pengkabelan pada terminal block blower baru :

perhatikan cable groundinya, yang sebelumnya disisi kanan (pada blower lama) sekarang berada di sisi kiri (pada blower baru)



Berikut gambaran saat penggantian blower

sebelum sign off TX, persiapan penerangan, persiapan tools, dan blower baru sudah di lakukan.

blower baru siap.

blower lama sebelum di lepas.

uninstallation/ melepas instalasi blower lama, yang terhubung dengan Q1 (saklar on/off pada heat exchanger)

memasang blower baru, setelah melepas blower lama, dan sekaligus memastikan putaran baling-baling blower, pastikan putarannya lancar.

setelah itu cable power dan cable control yang terhubung dengan Q1, installation/ instalasi ke terminal block pada blower baru. (pastikan cable tidak terbali/ tertukar, ingat utamanya 3 phasa yang ada).

hingga terpasang seperti photo di bawah, dan beri insulock/ ties, agar cable rapih dan aman.

blower lama sudah di lepas dan blower baru sudah terpasang.

ini gambaran instalasi untuk blower lama (jimat).

Cable : U/R 2, V/S 4, dan W/T 6 adalah phasa.

Cable : 7 dan 8 adalah cable controll “thermal/temperatur” (sensor),  untuk photo di bawah di beri simbol SSM (cable : 10 dan 12 abaikan karena kita tidak menggunakan penomeran cable hingga sebanyak itu)

Cable : Green Yellow adalah grounding

blower2 heat exchanger2, siap untuk di uji coba/ test run.

blower2 heat exchanger2, bekerja di uji coba/ test run.

waktu yang dibutuhkan untuk penggantian +/- 1 jam dan 4 menit, (tidak terburu-buru/ santai).

gambaran indicator pump2 (status indicator saat run heat exchanger)

berikut kondisi instalasi dari terminal block blower baru, dalam kondisi heat exchanger run.

lakukan monitoring untuk memastikan kondisinya baik-baik saja.

sekedar mengingatkan, jangan lupa perhatikan “water loop” untuk cable yang kita install agar tidak mudah di masuki air, dan pastikan erat socketnya ya….

selesai selamat mencoba… semoga sukses…

mohon tinggalkan pesan dan masukannya…






Pemasangan HPA VH602-A2 R&S NH7200V

Berikut kami ingin berbagi bagaimana langkah – langkah dan apa yang harus di perhatikan dalam melakukan pemasangan HPA, VH602-A2, R&S NH7200V.

selamat mencoba, dan tetap saling berbagi

presented by Pri


Maintenance Filter Pump Unit

Salah satu hal yang perlu di perhatikan dalam kegiatan operasional di stasiun trans7makassar, adalah;

Pump Unit System, salah satunya adalah harus memperhatikan kebersihan filter dari pump unit.

(kebersihan liquid/ cairan harus tetap terjaga begitu juga dengan kadar keasamannya “PH-nya” acid).

pastikan liquid/ atau cairan yang digunakan selalu yang bersih.

berikut beberapa photo yang menggambarkan suasana dan langkah yang dilakukan saat maintenance filter pump unit, yang di peragakan oleh mas Yanuanri Pratama

Katup/ Valve “VH6″ dikondisikan tertutup.

Katup/ Valve “VH4″ dikondisikan tertutup (paling kiri).

Bukalah Saringan/ Strainer “ST1″ , jika keras gunakan tools. (lakukan dengan hati-hati).

Keluarkan filter dan lanjutka dengan membersihkannya.

perhatikan kotoran yang nampak pada saringan/ strainer (dan bersihkan).

berikut kotoran yang nampak, yang berhasil tersaring.

berikut kotoran yang tampak pada wadah saat saringan/ strainer dicopot.

tampak saringan/ strainer setelah di bersihkan.

selanjutnya pasang kembali saringan/ strainer pada tempatnya, maka kegiatan “maintenance filter pump unit” telah selesai, kembalikan posisi katup/ valve ke posisi semula, setelah saringan/ strainer sudah terpasang dengan baik.

selanjutnya lakukan pengisian/ penambahan liquid, untuk pump unit (Antifrogen N).

perhatikan pressure pump unit saat pengisian ikuti anjuran vendor atau baca manual book.

untuk trans7makassar pressure pump unit adalah (2.0 – 2.2 Bar) saat kondisi “off air”.

beberapa alat/ bahan yang dapat digunakan untuk mengukur kadar keasaman (PH tester).




Pengadaan Bahan Bakar Motor “Solar”

Dalam kegiatan operasional stasiun trans7makassar bekerjasama dengan pihak

PT. Pertamina Kantor Unit Pemasaran VII Makassar  sebagai penyedia BBM.

Jl. Garuda I Makassar, Sulawesi Selatan 90125
Telp : (0411) 871181 (5 saluran), 857647-49, 857651
Fax : (0411) 851841
Telex : 71120, 71141, 71186 PDN UPG IA

PT. Daya Energi sebagai transportir BBM.

Jl AP Pettarani 18-G
Rappocini, Tamalate
Makassar 90222 Sulawesi Selatan
(0411) 435455 Fax: (0411) 422960

Beberapa gambaran saat Transportir BBM ” PT. Daya Energi” tiba membawa BBM “Solar” untuk kebutuhan operasional trans7makassar.

Transportir tiba : membawa BBM “solar”  5KL.

Pemeriksaan Segel.

Pemeriksaan Segel.

Membuka tutup Tank, untuk memeriksa level BBM “Solar”.

Pemeriksaan Level BBM “Solar”.

Proses pemindahan BBM “Solar” dari tank  transportir ke tank milik trans7makassar.

Kondisi  di dalam tank transportir saat proses pemindahan BBM “Solar”, mulai berkurang.

Kondisi  di dalam tank transportir saat proses pemindahan BBM “Solar”, mulai hampir kosong.

Kondisi  di dalam tank transportir saat proses pemindahan BBM “Solar”, saat kosong.

Kegiatan pemindahan BBM “Solar” selesai.

PT. Daya Energi, pamit setelah menyerahkan beberapa dokumen.


Follow

Get every new post delivered to your Inbox.
